1. Por definición un plano seriado es unconjunto de planos bidimensionalesque, colocados en el orden ydistribución adecuada, representan osimulan un objeto tridimensional sólido.

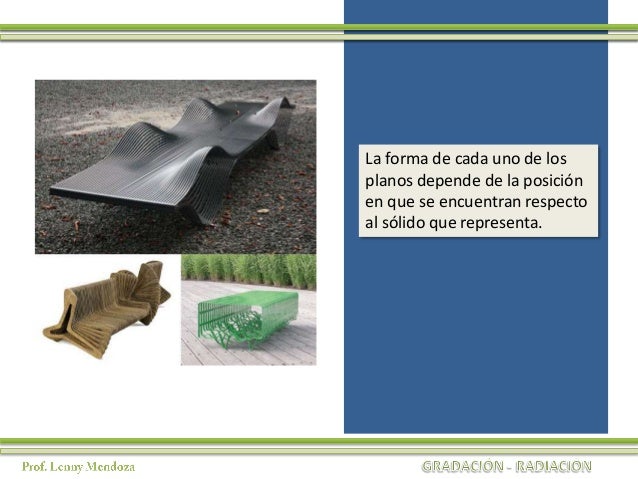

2. 3. La forma de cada uno de losplanos depende de la posiciónen que se encuentran respectoal sólido que representa.

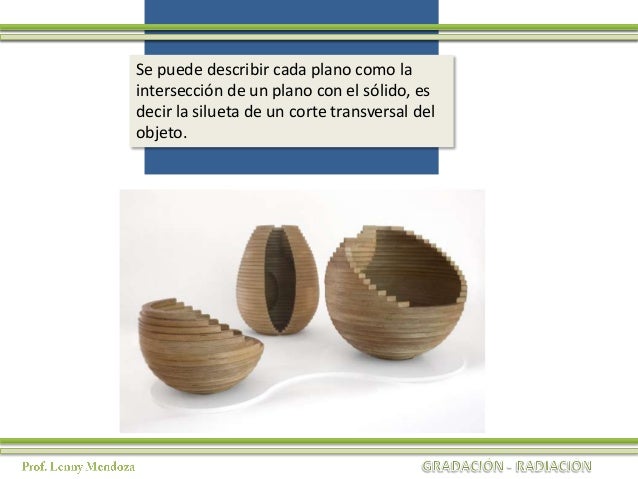

3. 4. Se puede describir cada plano como laintersección de un plano con el sólido, esdecir la silueta de un corte transversal delobjeto.

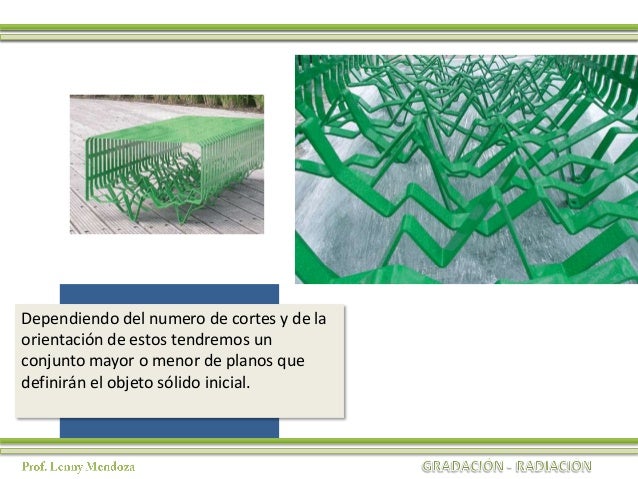

4. 5. Dependiendo del numero de cortes y de laorientación de estos tendremos unconjunto mayor o menor de planos quedefinirán el objeto sólido inicial.

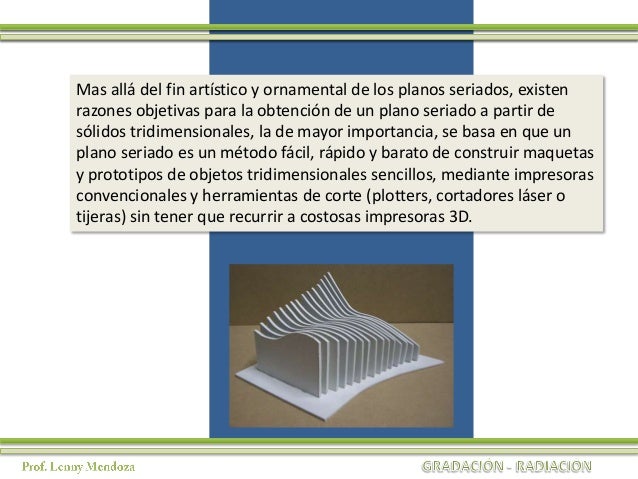

5. 6. Mas allá del fin artístico y ornamental de los planos seriados, existenrazones objetivas para la obtención de un plano seriado a partir desólidos tridimensionales, la de mayor importancia, se basa en que unplano seriado es un método fácil, rápido y barato de construir maquetasy prototipos de objetos tridimensionales sencillos, mediante impresorasconvencionales y herramientas de corte (plotters, cortadores láser otijeras) sin tener que recurrir a costosas impresoras 3D.

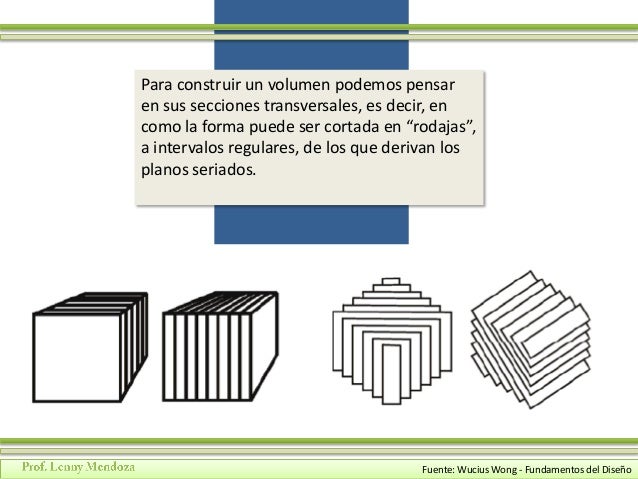

6. 7. Para construir un volumen podemos pensaren sus secciones transversales, es decir, encomo la forma puede ser cortada en “rodajas”,a intervalos regulares, de los que derivan losplanos seriados. Fuente: Wucius Wong - Fundamentos del Diseño

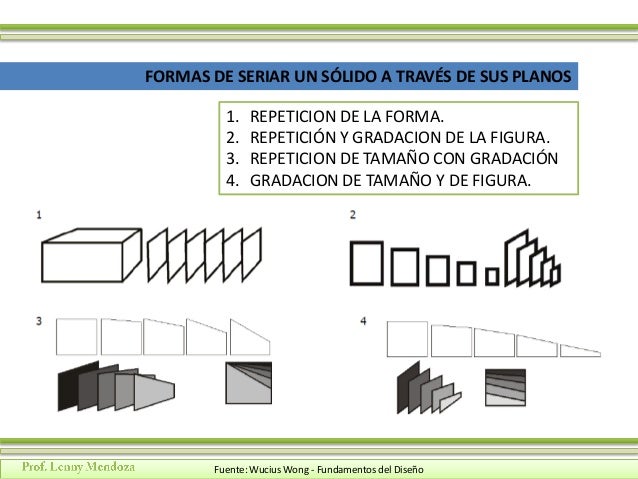

7. 8. FORMAS DE SERIAR UN SÓLIDO A TRAVÉS DE SUS PLANOS 1. REPETICION DE LA FORMA. 2. REPETICIÓN Y GRADACION DE LA FIGURA. 3. REPETICION DE TAMAÑO CON GRADACIÓN 4. GRADACION DE TAMAÑO Y DE FIGURA. Fuente: Wucius Wong - Fundamentos del Diseño

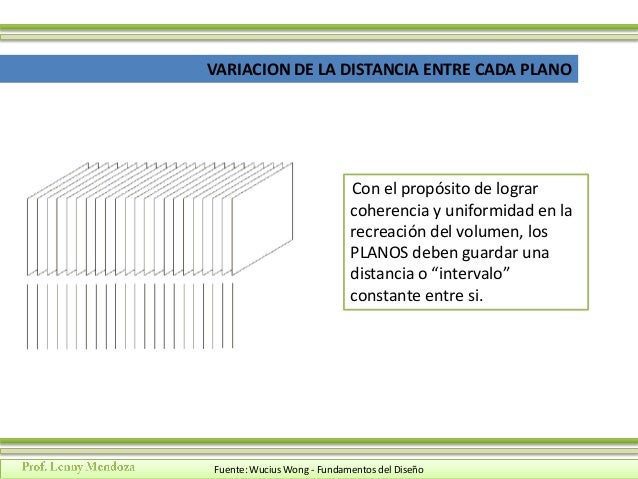

8. 9. VARIACION DE LA DISTANCIA ENTRE CADA PLANO Con el propósito de lograr coherencia y uniformidad en la recreación del volumen, los PLANOS deben guardar una distancia o “intervalo” constante entre si.Fuente: Wucius Wong - Fundamentos del Diseño

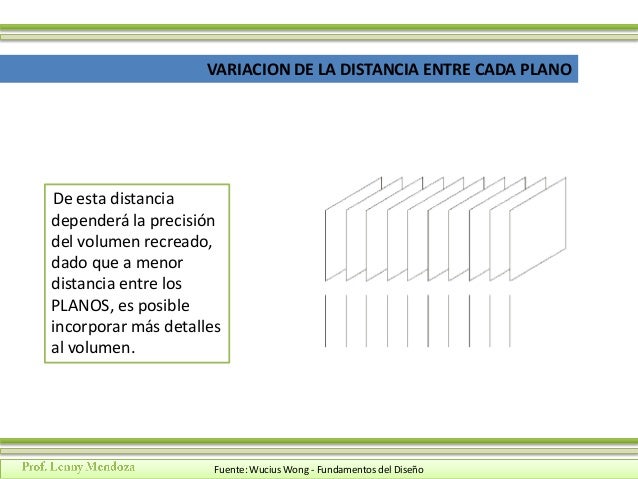

9. 10. VARIACION DE LA DISTANCIA ENTRE CADA PLANODe esta distanciadependerá la precisióndel volumen recreado,dado que a menordistancia entre losPLANOS, es posibleincorporar más detallesal volumen. Fuente: Wucius Wong - Fundamentos del Diseño
10. 11. SEPARADORESSon módulos de unión decada plano, se fabrican conel mismo material delplano y se colocan en laparte interna dando alsolido otra vista cuando seve de canto. Fuente: Wucius Wong - Fundamentos del Diseño
11. 12. Fuente: Wucius Wong - Fundamentos del Diseño
12. 13. Fuente: Wucius Wong - Fundamentos del Diseño

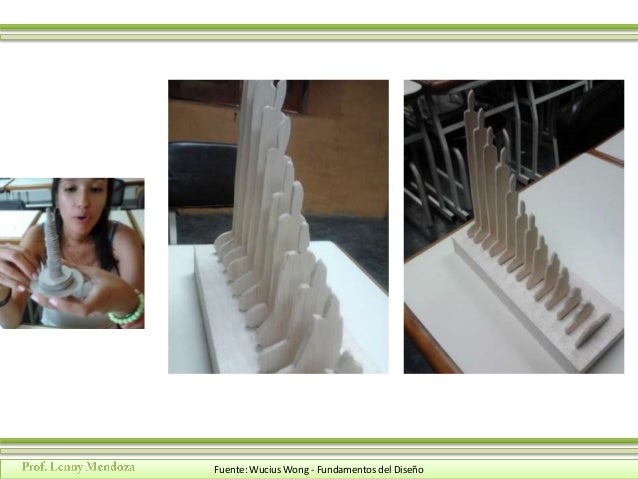

13. 14. Fuente: Wucius Wong - Fundamentos del Diseño
14. 15. Fuente: Wucius Wong - Fundamentos del Diseño

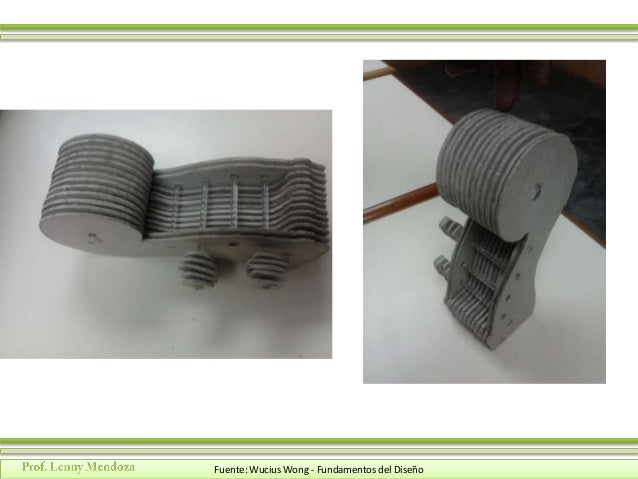

15. 16. Fuente: Wucius Wong - Fundamentos del Diseño

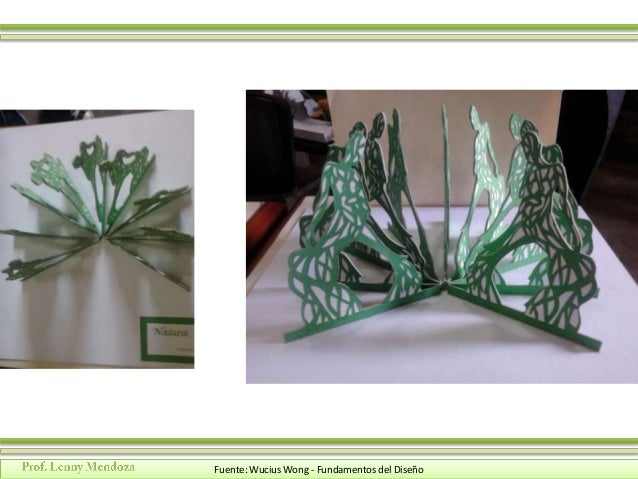

16. 17. Fuente: Wucius Wong - Fundamentos del Diseño
17. 18. Fuente: Wucius Wong - Fundamentos del Diseño

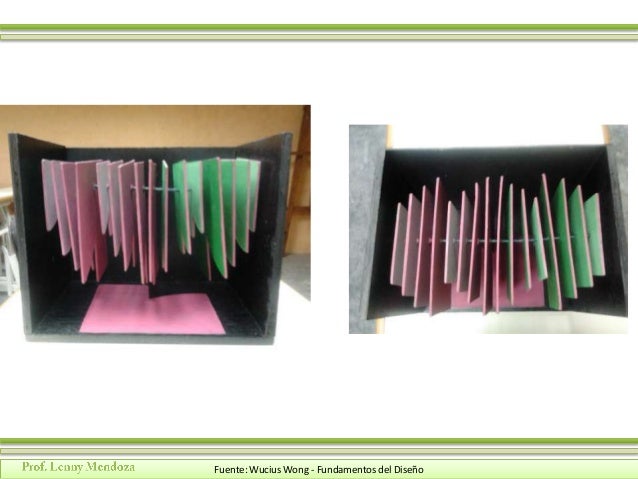

18. 19. Fuente: Wucius Wong - Fundamentos del Diseño
19. 20. “Los puntos determinan una línea, las líneas determinanun plano y los planos determinan un volumen.Un plano puede ser representado por una serie de líneasy el volumen por una serie de planos por lo tanto paraconstruir una forma volumétrica podemos pensar entérminos de sus secciones transversales ". Wucius Wong FUNDAMENTOS DEL DISEÑO BIDIMENSIONAL Y TRIDIMENSIONAL
